Facilidades:
• Áudio biderecional.
• Capacidade para 1 HD com conexão SATA de até 2 TB.
• Sistema dual-bitstream, opção para gravação de imagens em qualidade diferente
das imagens transmitidas pela rede, fazendo com que a comunicação aconteça mais
rapidamente.
• Função pentaplex real: visualização ao vivo, gravação, reprodução, backup e acesso
remoto por software Client ou navegador web, além de possibilitar a visualização de
imagens por celular.
• Reprodução simultânea de todos os canais sem parar a gravação.
• Programação para captura e envio de alertas e fotos por email.
• Software para gerenciamento das imagens: sistema inteligente de monitoramento e
comunicação via web browser.
• Software para visualização das imagens via celular*.
• Suporte a máscara de privacidade, ajuste de cores, títulos, hora e data.
• Múltiplos métodos de controle: painel frontal, controle remoto, mouse USB, rede e
teclado VTN 1000 Intelbras.
• Controle de câmeras speed dome (PTZ) preset, varredura, autopan, autotour, rotina e
funções auxiliares (com speed dome Intelbras é possível o posicionamento 3D).
• Operação remota: monitoramento, configuração total do sistema, controle PTZ, reprodução,
download de arquivos gravados, informações sobre registros, acionamento
das saídas de relé.
• Homologado pela Anatel.
Especificações Técnicas:
Sistema
Processador principal
Microprocessador embutido de alto desempenho
Sistema operacional
Linux embarcado
Recursos do sistema
Funcao Pentaplex: reproducao de imagens ao vivo e gravadas, gravacao, backup e acesso remoto
Interface do usuário
Interface grafica amigavel com dicas de menus na tela
Dispositivo de controle
Painel frontal, mouse USB, controle remoto IR, teclado Intelbras VTN 1000 e rede
Método de entrada
rede ausente.
Status do HD, estatistica de transmissao de dados, gravacao de registros, versao da bios, usuarios online e
Fonte de alimentação 110-240
VAC, 50/60 Hz (automático)
Externa
Consumo (sem HD)
25 W
Vídeo
Entradas de Vídeo, BNC,
1.0 Vp-p, 75
Ω 4 canais
Saída de vídeo (monitores)
1 saida HDMI + 1 saida VGA + 1 canal video composto, 1.0 Vp-p, 75 Ω (multi screen)
Padrões de vídeo
PAL e NTSC
Compressão de Vídeo
H.264
Divisão da tela: cheia e
multiplexada
1/4
Resolução de saída de vídeo
1280 x 1024 pixels
1280 x 720 pixels
1024 x 768 pixels
800 x 600 pixels
Taxa de gravação (fps)
NTSC
120
PAL
100
NTSC por canal
D1: 1 a 7
CIF: 1 a 30
QCIF: 1 a 30
Observação
frames, no entanto todos os outros canais deverao estar configurados em CIF ou QCIF.
O primeiro canal podera ser gravado no modo NTSC em D1 a 30 frames ou em modo PAL em D1 a 25
PAL – por canal
D1: 1 a 6
CIF: 1 a 25
QCIF: 1 a 25
Resolução de vídeo em pixels
D1 (4CIF) – NTSC/PAL
704 x 480/704 x 576
CIF – NTSC/PAL
352 x 240/352 x 288
QCIF – NTSC/PAL
176 x 120/176 x 144
Configuração da imagem
Qualidade
6 niveis configuraveis individualmente por canal, resultando na alteracao do tamanho do arquivo de video.
Máscara de privacidade
4 zonas configuraveis por canal
Câmera oculta
Camera oculta para determinados usuarios
Informações em tela
alarme.
Titulo da camera, horario, perda de video, bloqueio da camara, deteccao de movimento, gravacao e
Ajuste da saída de vídeo
Ajuste de cores da saida em dois periodos diferentes e ajuste da area de exibicao
Bit Rate (Kbps)
Configuracao individual por canal.
Áudio
Entrada de áudio, BNC,
200-2800 mV, 30K
4 canais
Entrada de áudio bidirecional,
BNC, 200-2800mV, 30K
Ω 1 canal
Saída de áudio, BNC, 200 –
3000mV, 5 K
Ω 1 canal
Compressão
G. 711
Alarme
Entrada de alarme configurável
NA/NF
4
Saída de relé configurável NA/
NF, com capacidade máx. 30
VDC, 2A – 125VAC, 1 A
3
Detecção de vídeo
Detecção de movimento
396 (22 x 18) zonas de deteccao com 6 niveis de sensibilidade configuravel por canal
Perda de vídeo
Deteccao de perda de video
Mascaramento de câmera
Deteccao de mascaramento de camera.
Armazenamento
Qtd. De HDs suportado, com
capacidade máx. de 2 TB
1 HD SATA
Utilização
Video = (56 a 500 MB/h) – Audio = (14,4 MB/h)
Gerenciamento
Tecnologia de hibernacao do HD, alarme de falha e espaco insuficiente
Gravação
Modo
de camera, perda de video e alarme.
Manual, continua, continua com condicao de sobrescrever, agendada, deteccao de movimento, mascaramento
Prioridade
Manual>Alarme>Deteccao de video>Continua
Intervalo
1 a 120 minutos configuraveis (padrao: 30 minutos)
Reprodução
Modo de buscar
Hora/data com precisao de segundos, por tipo de evento; alarme e/ou deteccao de movimento.
Reprodução
anterior, proximo canal, canal anterior, tela cheia, repeticao aleatoria, selecao do arquivo para backup.
Reproducao, pausa, parar, retrocesso, reproducao rapida, reproducao lenta, proximo arquivo, arquivo
Zoom digital
A zona selecionada pode ser submetida ao zoom em tela cheia durante a reproducao
Quantidade de canais reproduzidos
simultaneamente
4
Backup
Modo
Pen drive, disco flash, disco rigido USB, CD-RW USB, DVD-rw usb, Download por rede.
Rede
Interface
RJ-45 (10/100 Mbps) em acordo com o padrao IEEE802.3
Funções
Transmissao TCP/IP, DDNS, PPPoE, FTP, NTP e Filtro IP
Funções auxiliares
Email, DHCP
Cliente embarcado para serviço
de DDNS (IP dinâmico)
No-IPR e Dyn DNSR
Operação remota
informacoes sobre registros, acionamento das saidas de rele.
Monitoramento, configuracao total do sistema, controle PTZ, reproducao, download de arquivos gravados,
Enconder
Transmissão via rede
Controle de banda individual por canal para uma transmissao via rede mais eficiente
Bitstream
rede, podendo ser configurado independentemente por canal.
Dualbitstream. Opcao para gravacao de imagens em qualidade diferente as imagens transmitidas pela
Interfaces auxiliares
Interface USB – 2 portas sendo
1 para o mouse e 1 backup
USB 2.0
RS232
Comunicacao com o PC, sinal de saida em acordo com EIA/TIA-232-F, maxima tensao de entrada ・}25 V
RS485
Controle PTZ com tensao maxima do sinal de ・}12 V

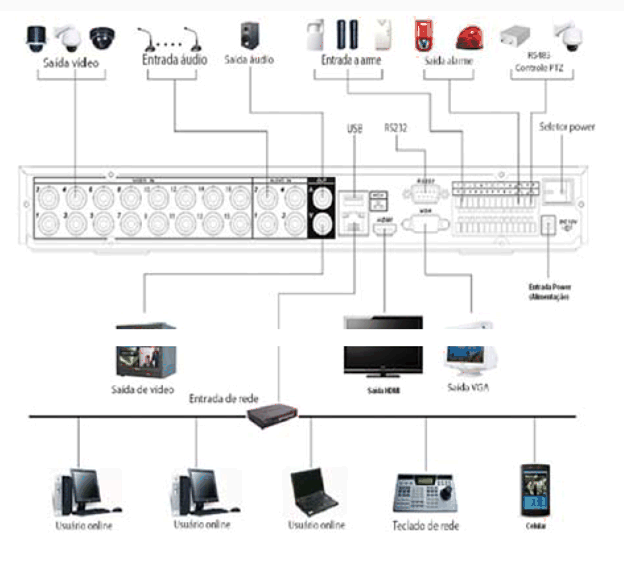

Conectores
Entrada de vídeo
(Autoterminação)
BNC (4)
Entrada de áudio
BNC (4)
Áudio bidirecional
BNC (1)
Saída de Áudio
BNC (1)
Ethernet
RJ45S modular jack com 8 pinos protegidos
RS232
DB9 femea
RS485
Borne com terminal fixado por parafuso
Alarmes
Borne com terminal fixado por parafuso
Monitores
HDMI (1) + VGA (1) DB 15 + BNC(1)
Mecânica
Dimensões (L x P x A)
375 mm x 285 mm x 45 mm
Peso aproximadamente
2.35 kg (sem HD)
Montagem
Mesa ou bandeja em rack (pes de borracha inclusos)
Características
Temperatura operacional
-10oC a +55oC
Temperatura armazenamento
-40oC a + 85oC
Umidade relativa: operação
10% a 90%
Umidade relativa: armazenamento
8 % a 9 %
Pressão Atmosférica
86 Kpa ate 106 Kpa
Compatibilidade Eletromagnética
USA
FCC parte 15, classe B
EU
CE 89/336 EEC, Padrao EN 55022 classe B, EN 55024 classe B, EN 61000
Segurança
USA
UL
EU
CE 73/23/EEC LVD, Padrao IEC 60950-1: 2001/IEC 60950-1:2002
Segurança Elétrica
Brasil
INMETRO-NBR 14136
Requisitos recomendados do PC para o Sistema Inteligente de Monitoramento – Software client/Software WEB 2.0
Sistema operacional
WindowsR 2000/2003/XP/VistaR/7, para servidores recomendamos o WindowsR 2003
Processador
Intel Pentium 4, 2.0 GHz superior ou semelhante
Memória RAM
2048 MB ou mais
Espaço livre em disco
10 GB
Placa gráfica
outra de canal duplo com 128 MB/128 bit
Placa de video com suporte a zoom tipo ATI,TNT2 PRO. Recomenda-se o uso da placa de video ATI9800 ouInterface de rede 100/1000 Mbps
